Herkunftsort:
China
Markenname:
Guide Visual
Zertifizierung:
CE, FCC, RoHS, CCC
Modellnummer:
G10
Video
Video
Ein Kabinettsrahmen, eine ganze P2.6–P4.81-Reihe

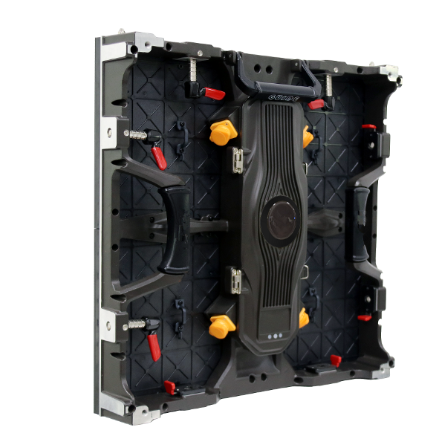

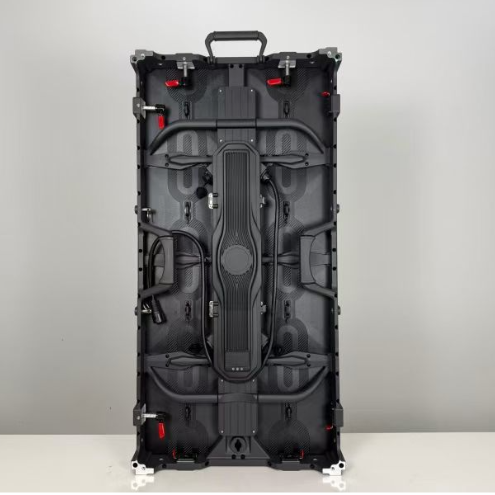

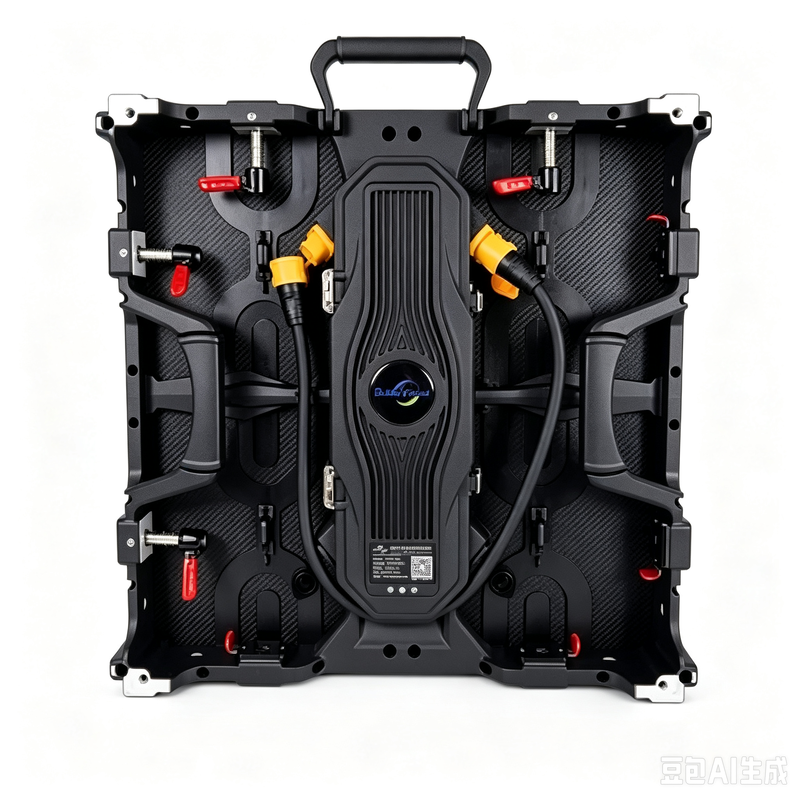

Mietfirmen führen normalerweise mehrere, nicht miteinander verbundene Bildschirmreihen, und jede neue Pixelteilung bedeutet ein weiteres Kabinett, eine weitere Rigging-Stange und einen weiteren Satz Ersatzteile im Regal. Die G10-Serie beseitigt dieses Problem. Jedes Modell – Indoor und Outdoor, von P2.6 bis P4.81 – basiert auf demselben 500x500 mm und 500x1000 mm Druckgusskabinett mit derselben Schnellverriegelung, Strom-, Signal- und Rigging-Schnittstelle. Sie wechseln das Modul, nicht die Flotte.
Der modulare Vorteil
Da der Rahmen für die gesamte Serie gemeinsam genutzt wird, deckt ein Lagerbestand viele Einsätze ab:Gemeinsame Ingenieurleistungen für die gesamte Serie
Unabhängig von der von Ihnen verwendeten Pixelteilung ist die Kabinettskonstruktion dieselbe:
Modelle im Überblick
| Modell | Pixelteilung | Typische Verwendung |
|---|---|---|
| P2.6 | 2,6 mm | Nahsicht, Luxus- und VIP-Veranstaltungen |
| P2.9 | 2,9 mm | Konferenz, Kirche, Studio |
| P2.97 | 2,97 mm | Messe und Standardvermietung |
| P2.976 | 2,976 mm | Fein-Pixel Indoor / Outdoor-Beschilderung |
| P3.91 | 3,91 mm | Konzerte und Festivals (das Arbeitspferd) |
| P4.81 | 4,81 mm | Große Veranstaltungsorte und Stadien |
Alle elektrischen, optischen und mechanischen Werte für jedes Modell sind unten aufgeführt.
Technische Spezifikationen
G10-Serie Schneidwinkelkabinett – Indoor P1.5–P3.91; Outdoor P2.6–P4.81.
| Modell | Indoor | Outdoor | |||||||
|---|---|---|---|---|---|---|---|---|---|
| P1.5 | P1.9 | P2.6 | P2.97 | P3.91 | P2.6 | P2.9 | P3.91 | P4.81 | |
| Pixelteilung (mm) | 1,5625 | 1,953 | 2,604 | 2,976 | 3,91 | 2,604 | 2,976 | 3,91 | 4,81 |
| Pixeldichte (Punkte/m²) | 409.600 | 262.144 | 147.456 | 112.896 | 65.536 | 147.456 | 112.896 | 65.536 | 43.264 |
| Scan-Modus | 1/40 | 1/32 | 1/32 1/16 | 1/28 | 1/16 | 1/16 1/24 | 1/21 | 1/16 | 1/13 |
| LED-Typ | SMD1212 | SMD1415 | SMD1415 | SMD1415 | SMD2121 | SMD1515 | SMD1515 | SMD1921 | SMD1921 |
| Modulauflösung (Punkte) | 160x160 | 128x128 | 96x96 | 84x84 | 64x64 | 96x96 | 84x84 | 64x64 | 52x52 |
| Modulgröße (mm) | 250x250 | ||||||||
| Kabinettgröße (mm) | 500x500x85 | ||||||||
| Kabinettgewicht (kg/Stk.) | 7,4 | 7,7 | |||||||
| Kabinettmaterial | Aluminium-Druckguss | ||||||||
| Service | Wartung von hinten / vorne | ||||||||
| Helligkeit (cd/m²) | 800-2000 | 3500-5000 | |||||||
| Durchschnittliche Leistung (W/m²) | 320 | 400 | |||||||
| Maximale Leistung (W/m²) | 800 | ||||||||
| Schutzart | IP30 | IP54 / IP65 | |||||||
| Bildwiederholrate (Hz) | 3840-7680 | ||||||||
| Graustufen (Bit) | 14-16 | ||||||||
| Radius | -10°~+15° | ||||||||
| Betrachtungswinkel (Grad) | 160°/160° | 140°/140° | |||||||
| Kontrast | 6000:1 | 3000:1 | |||||||
| Lebensdauer (Stunden) | 100.000 | ||||||||
| Betriebstemperatur (°C) | -10~+45 | ||||||||
| Betriebsfeuchtigkeit (RH) | 10~60% | 10~80% | |||||||
Die richtige Pixelteilung wählen
| Betrachtungsabstand | Empfohlene Pixelteilung |
|---|---|
| 2–5 m | P2.6 oder P2.9 |
| 3–8 m | P2.97 oder P2.976 |
| 5–15 m | P3.91 |
| 10–30 m | P4.81 |
Feine Pixelteilungen (P2.6 / P2.9) eignen sich für Produkteinführungen, Fernsehstudios und High-End-Markenveranstaltungen. P2.97 / P2.976 passen für Messestände, Gotteshäuser und Indoor-Outdoor-Hybridshows. P3.91 bewältigt Musikfestivals und Tourneen, während P4.81 Stadien, große Messen und budgetorientierte Projekte abdeckt.
Projektanfrage
Eine Mietflotte auf einem Kabinett aufbauen?
Teilen Sie uns Ihre Pixelteilungs-Mischung, Bildschirmgröße, Menge, Indoor- oder Outdoor-Nutzung und Zielort mit.
Wir können Ihnen helfen, die richtige Kombination von G10-Modellen, Kabinetten und Ersatzteilen für Ihren Markt zu planen und Ihnen das vollständige technische Datenblatt und das Musterkit zukommen zu lassen.
