जीएस श्रृंखला: एक कैबिनेट, दो सेवा दिशाएं, कोई भी पिच
दो बातें तय करती हैं कि किराये का पैनल शो के एक सीजन के दौरान सहने में आसान है या नहीं: एक विफल मॉड्यूल तक कितनी जल्दी पहुंचा जा सकता है, और क्या एक ही कैबिनेट कई पिचों को कवर कर सकता है।जीएस सीरीज हाइब्रिड सर्विस कैबिनेटदोनों उत्तर ̇ यह सेवा योग्य से हैआगे या पीछे, और यह श्रृंखला भर में P1.5 से P4.81 तक मॉड्यूल ले जाता है।P3.91 बाहरीइस बिल्ड में जीएस फ्रेम को 5000 नाइट के आईपी-रेटेड मॉड्यूल के साथ जोड़ दिया गया है, जिसमें दिन की रोशनी, मौसम और कैमरे सभी काम करते हैं।नीचे दिए गए अनुभागों में बताया गया है कि एक बार दीवार वास्तव में साइट पर हो जाने के बाद इन संख्याओं में से प्रत्येक का क्या अर्थ है.
हाइब्रिड सेवाः साइट पर फ्रंट-एंड-रीड एक्सेस क्यों मायने रखता है

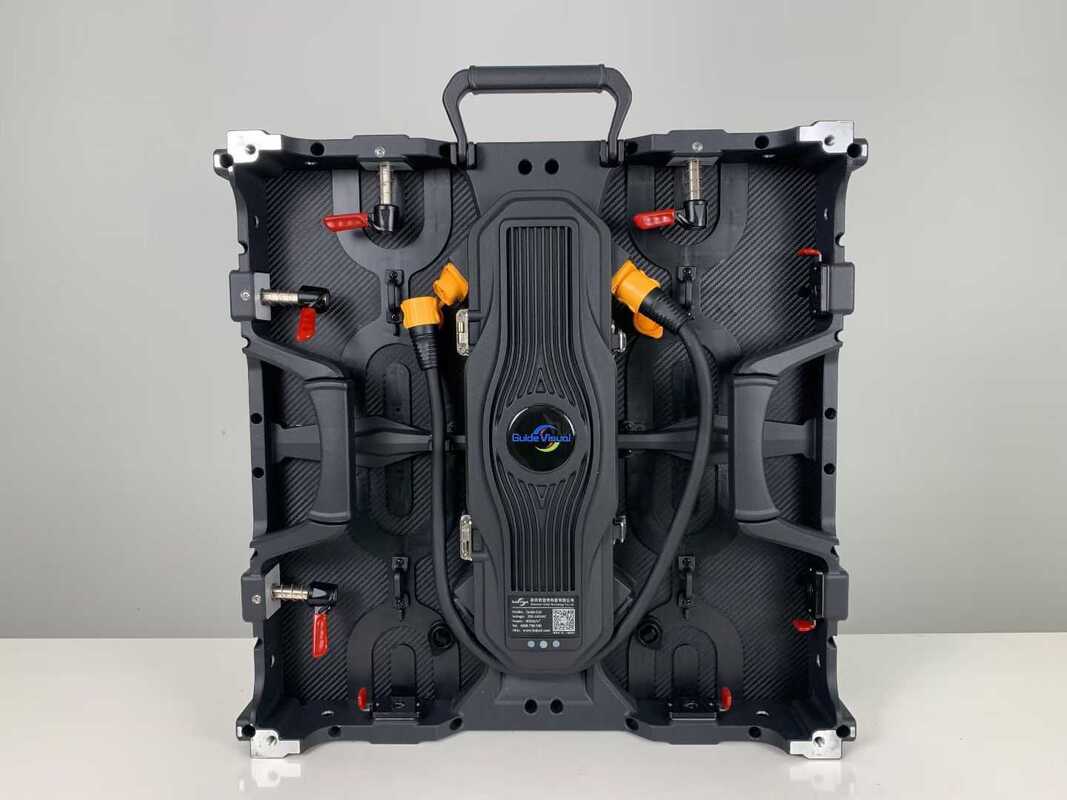

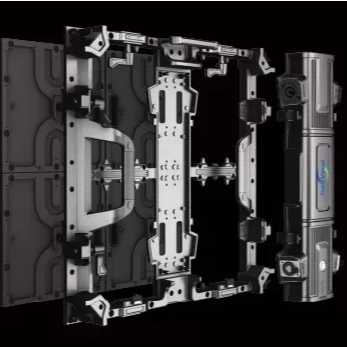

एक सपाट इनडोर दीवार पर आमतौर पर स्क्रीन के पीछे चलने के लिए जगह होती है। किराये के निर्माण पर अक्सर ऐसा नहीं होता हैः दीवार एक मचान, एक भवन के चेहरे, या एक मंच के पीछे बैठ सकती है,बिना किसी बैक एक्सेस के. एक पैनल जो केवल एक तरफ से रखरखाव किया जा सकता है एक पांच मिनट मॉड्यूल स्वैप एक आंशिक teardown में बदल जाता है। जीएस कैबिनेट दोनों के लिए बनाया गया है। मॉड्यूल को हटाया जा सकता हैसामनेजब दीवार एक सतह के लिए तंग है, या सेपीछे की ओरजब ट्रस चलने योग्य होता है तो रखरखाव दूसरे तरीके के बजाय स्थल का अनुसरण करता है। यही कारण है कि फ्रेम को केवल फ्रंट- या रियर-सर्विस के बजाय हाइब्रिड सर्विस कहा जाता है।
५००० निट्सः यह संख्या वास्तव में आपको क्या खरीदती है
चमक एक छवि के बीच का अंतर है जो पढ़ता है और एक है कि बाहर ग्रे हो जाता है. दोपहर के सूरज के तहत एक बाहरी सतह लगभग 100,000 लक्स में बैठता है,और एक एलईडी पैनल केवल अगर यह उस धोने के खिलाफ वापस पर्याप्त प्रकाश धक्का कर सकते हैं अपने विपरीत रखता है.5000 निट्स, जीएस पी3.91 में रंग पृथक्करण और प्रत्यक्ष दिन के प्रकाश में पठनीय पाठ है, इसलिए दीवार दोपहर के समय काम करती है न कि केवल दोपहर के बाद।एक ही सामग्री को धोया जाता है और दर्शकों को इसे पढ़ने के लिए काम करना पड़ता है बजट बाहरी स्क्रीन के बारे में सबसे आम शिकायत.
7680 हर्ट्ज: कैमरे की परवाह करने वाली संख्या
आपकी आंख एक एलईडी छवि को निर्बाध रूप से एकीकृत करती है; एक कैमरा नहीं करता है। यह छोटे एक्सपोजर में पैनल का नमूना लेता है,और जब पैनल रिफ्रेश और शटर के चरण से बाहर गिर जाता है फुटेज काले बैंड दिखाता है, भले ही स्क्रीन भीड़ के लिए सही लग रहा था. जीएस पी3.91 अप करने के लिए पर ताज़ा7680 हर्ट्ज, सामान्य शटर गति से काफी ऊपर है, इसलिए प्रसारण, लाइवस्ट्रीम और प्रेस कैमरे एक साफ फ्रेम कैप्चर करते हैं।जहां किसी घटना को फिल्माया जाएगा या ग्राहक दर्शकों के फोन की परवाह करता है यह उपयोग करने योग्य फुटेज और रीशूट के बीच का अंतर है.
IP54 और IP65: दो रेटिंग्स को पढ़ना
जीएस श्रृंखला दो सुरक्षा स्तरों को सूचीबद्ध करती है क्योंकि यह दो सेवा दिशाएं प्रदान करती है।फ्रंट सर्विस कैबिनेट IP54 रेटेड है, और एकरियर सर्विस कैबिनेट IP65 रेटेड है. उच्च आंकड़ा एक अधिक पूरी तरह से सील शरीर को दर्शाता है, जो कि बाहरी निर्माण आमतौर पर निर्दिष्ट करता है। किसी भी तरह से, मौसम संरक्षण एक सील बॉक्स नहीं है, लेकिन कई प्रबंधित मार्ग हैंःसील मॉड्यूल के चेहरे, कैबिनेट के बीच गास्केट जोड़ों, और एक मरम्मत कास्ट शरीर है कि नमी के लिए एक मार्ग खोलने के बिना इलेक्ट्रॉनिक्स से दूर गर्मी का संचालन करता है।यही कारण है कि एक स्क्रीन एक गीला लोड-आउट जीवित रहने और अभी भी अगले बुकिंग के लिए तैयार होने के लिए अनुमति देता है.
वजन को एक फ्रिगर की तरह पढ़ें

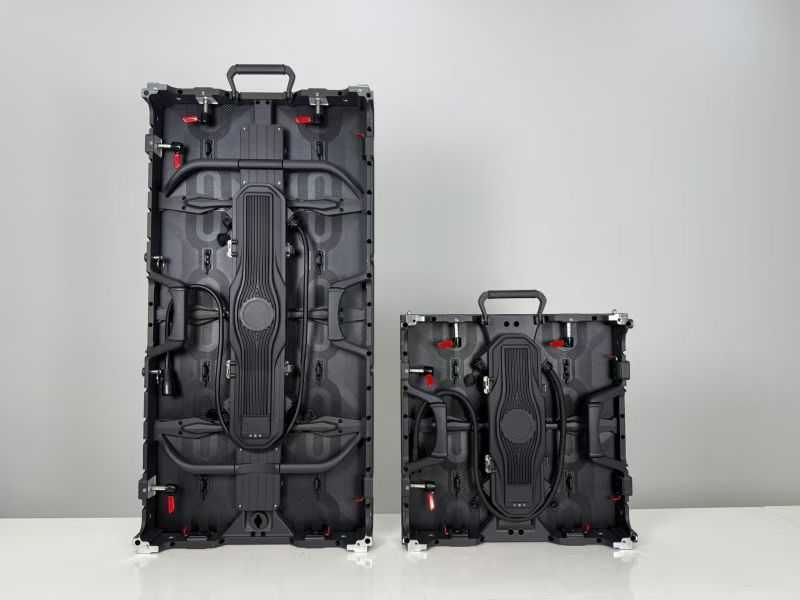

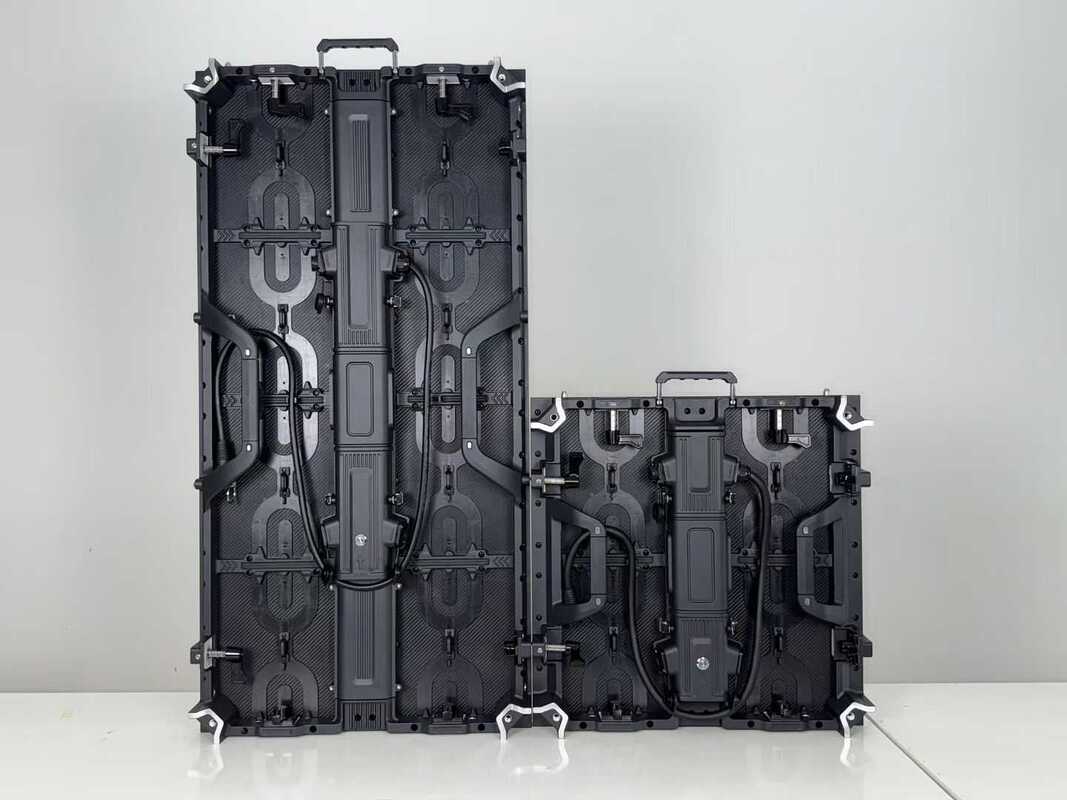

रिगिंग अंकगणित है. एक कैबिनेट पर प्रत्येक किलोग्राम दीवार में पैनलों की संख्या से गुणा किया जाता है, तो एक ट्रस और बिंदुओं का एक सेट पर लोड किया जाता है. जीएस कैबिनेट चलता है7.2 / 12.2 किलोइनडोर संस्करण के लिए और7.5 / 12.5 किलोआउटडोर संस्करण (500×500 मिमी / 500×1000 मिमी) के लिए, इसलिए एक बड़ी दीवार मानक संरचनाओं और ऊंचाई पर सुरक्षित मैन्युअल हैंडलिंग की पहुंच के भीतर रहती है।500×500×75 मिमी और 500×1000×75 मिमी- एक दीवार को कस्टम फ्रेम के बिना मानक ईंटों से बनाया जाए, और बड़ी कैबिनेट बड़े निर्माणों पर प्रति वर्ग मीटर जोड़ों की संख्या को आधा कर देती है, जो संरेखित करने के लिए कम और जांच करने के लिए कम है।
ज्यामिति स्थापित करें: फ्लैट, या दीवार के बाद
हर दीवार एक सपाट आयत नहीं है, और एक आकार की सतह को एक कस्टम फ्रेम की आवश्यकता नहीं होनी चाहिए। प्रत्येक जीएस कैबिनेट में एक समायोज्य इंटरफ़ेस होता है जो पड़ोसी कैबिनेट को एक दूसरे के खिलाफ कोण करने की अनुमति देता है,दे रहा हैरेडियन रेंज −10° से +15°✓ एक सौम्य मुखौटा का अनुसरण करने के लिए पर्याप्त, एक कोने को लपेटें या एक मंच पृष्ठभूमि को मोड़ें जबकि मॉड्यूल के किनारों को संरेखित रखें ताकि छवि अभी भी एक निरंतर सतह के रूप में पढ़े।हार्ड वायर्ड आंतरिक कनेक्शनके बजाय लचीला रिबन, और अलमारियों एक समर्थनअनावश्यक संकेत मार्ग, तो एक एकल गलती शो के मध्य में दीवार के एक अनुभाग गिर नहीं करता है।
जहाँ यह अपनी जगह अर्जित करता है

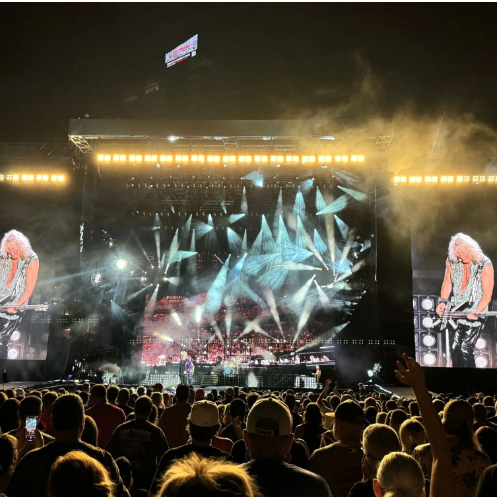

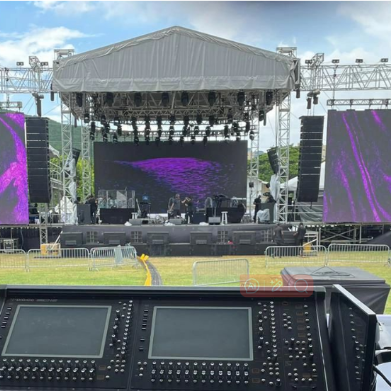

एक उच्च चमक, हाइब्रिड-सेवा पट्टे का पैनल किसी भी घटना के लिए उपयुक्त है जहां दिन का प्रकाश, मौसम और कैमरे सभी मौजूद हैंः त्योहार और संगीत कार्यक्रम के चरण, खेल और घटना परिधि, आउटडोर ब्रांड सक्रियण,कॉर्पोरेट और उत्पाद-प्रकाशन के मंच, प्रदर्शनी, और इमारतों के अग्रभाग। प्रत्येक मामले में कारण समान हैं, सूर्य को हरा देने के लिए चमक, कैमरे को संतुष्ट करने के लिए ताज़ा,मौसम से बचने के लिए एक आईपी रेटेड कैबिनेट, और सेवा पहुंच जो स्थल के अनुरूप हो।तकनीकी विनिर्देश
GS सीरीज हाइब्रिड सर्विस कैबिनेट91; आउटडोर पी2.6 ∙ पी4.81.
| मॉडल | अंदर | बाहरी | |||||||
|---|---|---|---|---|---|---|---|---|---|
| P1.5 | P1.9 | पी2.6 | पी2.97 | पी3.91 | पी2.6 | पी2.9 | पी3.91 | पी4.81 | |
| पिक्सेल पिच (मिमी) | 1.5625 | 1.953 | 2.604 | 2.976 | 3.91 | 2.604 | 2.976 | 3.91 | 4.81 |
| पिक्सेल घनत्व (डॉट्स/एम2) | 409,600 | 262,144 | 147,456 | 112,896 | 65,536 | 147,456 | 112,896 | 65,536 | 43,264 |
| स्कैन मोड | 1/40 | 1/32 | 1/32 1/16 | 1/28 | 1/16 | 1/16 | 1/21 | 1/16 | 1/13 |
| एलईडी प्रकार | SMD1212 | SMD1415 | SMD1415 | SMD1415 | SMD2121 | SMD1515 | SMD1515 | SMD1921 | SMD1921 |
| मॉड्यूल का आकार (मिमी) | 250x250 | ||||||||
| मॉड्यूल का संकल्प (डॉट्स) | 160x160 | 128x128 | 96x96 | 84x84 | ६४x६४ | 96x96 | 84x84 | ६४x६४ | 52x52 |
| कैबिनेट का आकार (मिमी) | 500x500x75 / 500x1000x75 | ||||||||
| कैबिनेट वजन (किग्रा/पीसी) | 7.2 / 12.2 | 7.5 / 125 | |||||||
| कैबिनेट सामग्री | मुद्रित एल्यूमीनियम | ||||||||
| सेवा | पीछे / सामने रखरखाव (हाइब्रिड) | ||||||||
| चमक (cd/m2) | 800-2000 | 3500-5000 | |||||||
| ताज़ा करने की दर (हर्ट्ज) | 3840-7680 | ||||||||
| ग्रे स्केल (बिट) | 14-16 | ||||||||
| औसत शक्ति (W/m2) | 320 | 400 | |||||||
| अधिकतम शक्ति (W/m2) | 800 | ||||||||
| सुरक्षा रेटिंग | IP30 | फ्रंट सर्विस IP54 / रियर सर्विस IP65 | |||||||
| रेडियन | -10°~+15° | ||||||||
| देखने का कोण (°) | 160°/160° | 140°/140° | |||||||
| विपरीत | 6000:1 | 3000:1 | |||||||
| जीवन काल (घंटे) | 100,000 | ||||||||
| ऑपरेटिंग तापमान (°C) | -10~+45 | ||||||||
| ऑपरेटिंग आर्द्रता (आरएच) | 10~60% | 10~80% | |||||||
परियोजना जांच
एक वास्तविक घटना के लिए एक जीएस आउटडोर किराया दीवार निर्दिष्ट?
हमें बताओपिच, दीवार का आकार, मात्रा, सेवा दिशा, रिगिंग विधि और स्थान.
हम एक कैबिनेट योजना के साथ वापस आ जाएगा, अपनी साइट के लिए बिजली और संकेत लेआउट, और पूर्ण डेटाशीट ¢ प्लस एक नमूना मॉड्यूल यदि आप अपने स्वयं के दिन के प्रकाश में चमक का परीक्षण करना चाहते हैं।
